COME FUNZIONA
Volani per refrigerazione e pompe di calore
Vengono utilizzati negli impianti idronici di refrigerazione e riscaldamento, con limitato contenuto d’acqua per assicurare una temperatura media costante, su refrigeratore e pompa di calore.
Impiego
Vengono utilizzati per limitare gli interventi del compressore (su refrigeratore e pompa di calore) o del bruciatore su generatore di calore. Negli impianti idronici a “ciclo annuale” vengono collegati a ventilconvettori (FAN COIL) per accumulo acqua refrigerata in estate e acqua calda da pompa di calore o al generatore di calore per basse temperature (50°C massimo), nelle stagioni intermedie e d’inverno.
Temperatura di esercizio
In refrigerazione: min 7÷12°C.
In riscaldamento: max 70°C.
Per temperature esterne inferiori a 0°C si consiglia di addizionare l’acqua con glicole etilenico al 15% e comunque secondo istruzioni del costruttore del refrigeratore o pompa di calore.
Pressione d’esercizio
Max 6 bar.
Coibentazione
Poliuretano rigido spessore 30 mm (PUR 30) densità 40 kg/m3 esente da fluorocarburi; assicura isolamento termico e PROTEZIONE ANTICONDENSA.
Rivestimento esterno
Alluminio goffrato spessore 0.4 mm.
RICHIEDI CATALOGO
Utilizza il form sottostante compilandone tutti i campi per richiedere il catalogo degli scambiatori di calore.

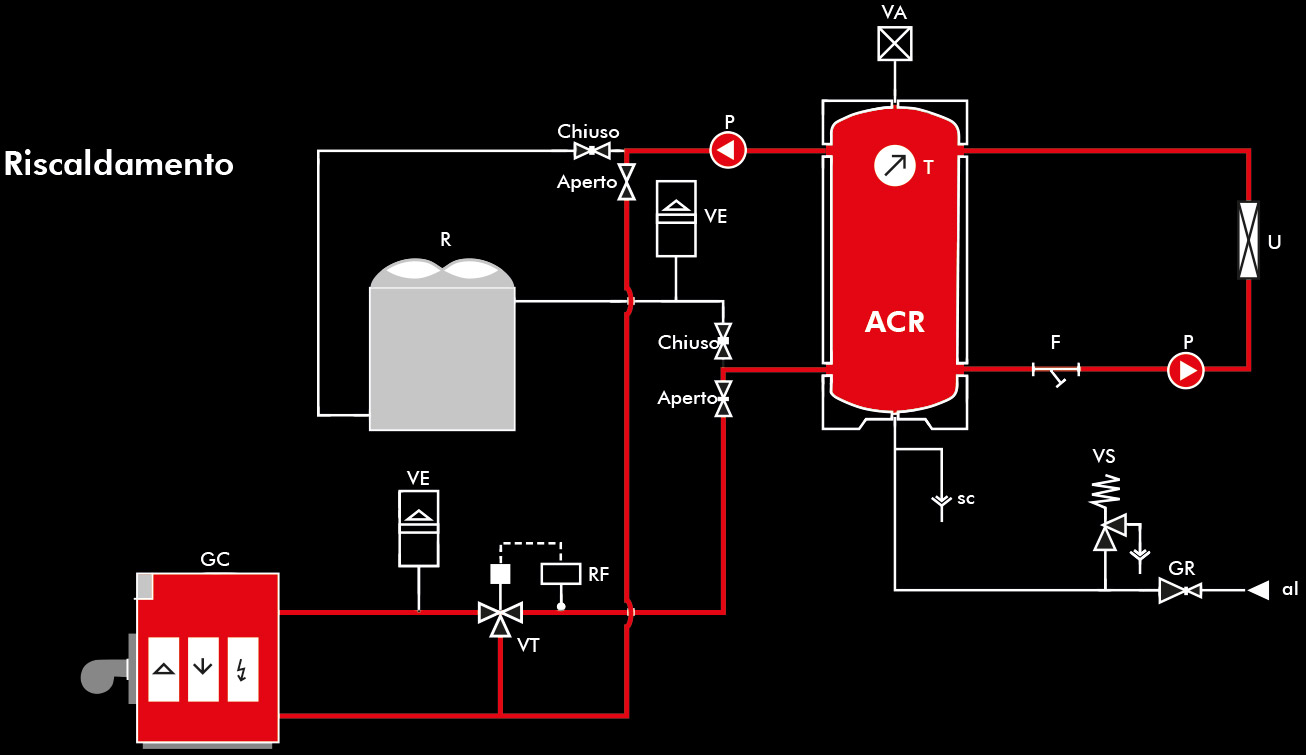

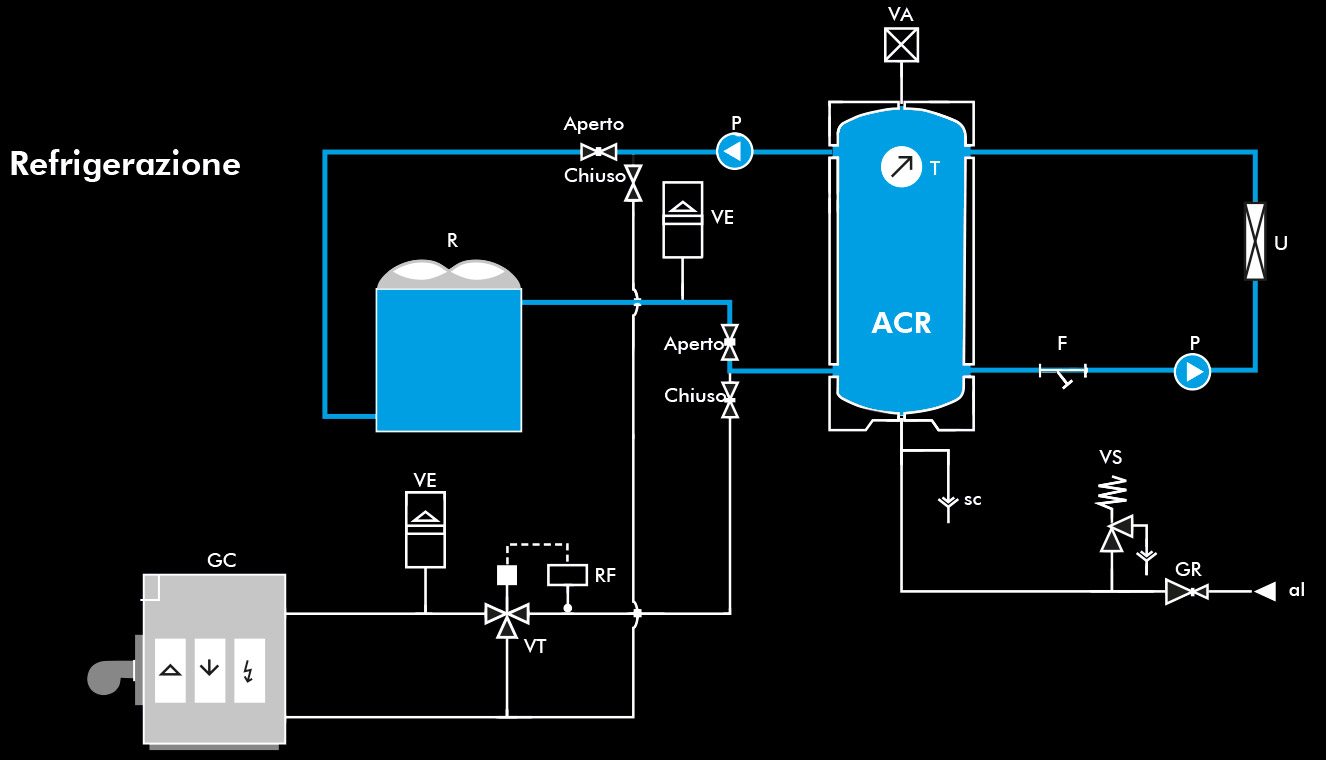

SCHEMI INSTALLAZIONE
Nel collegamento in parallelo tra generatore di calore e refrigeratore, abbiamo previsto un vaso di espansione per ciascun circuito; uno solo sarebbe proibito ai sensi del DM 1/12/85. La valvola a tre vie (VT) di cui è dotata la caldaia, non ha funzione di regolazione ambientale ma serve solo per regolare a “punto fisso” sui 50°C la temperatura di mandata.
| al | alimentazione |
| F | Filtro |
| GC | Generatore di Calore |
| GR | Gruppo di Riempimento automatico completo di manometro ed eventuale riduttore di pressione |
| P | Pompa |
| R | Refrigeratore |
| RF | Regolatore punto Fisso di temperatura (50°C) |
| sc | scarico |
| T | Termometro |
| U | Utenze |
| VA | Valvola automatica di sfogo Aria |
| VE | Vaso di Espansione |
| VS | Valvola di Sicurezza |
| VT | Valvola Tre vie (solo per mandata a temp. max 50°C) |
